コリメートLED光源 Type-A, B, J

Mightex社のLCSシリーズ、コリメートLED光源は内部にコリメートレンズを備えており、アプリケーションに合わせて340-980nmの35種類のLED、4種類の出射径、コリメート角度から選択することが可能です。専用のコントローラーを使用することでON/OFF、出力の調整が可能です。

またオプションの集光レンズ、ライトガイドアダプター、波長コンバイナーなどを追加することでアプリケーションに合わせた出射方式を選択できます。

オプトジェネティクス、分光分析、顕微鏡照明など幅広いアプリケーションで使用可能なLED光源です。

特徴

アプリケーション

製品情報

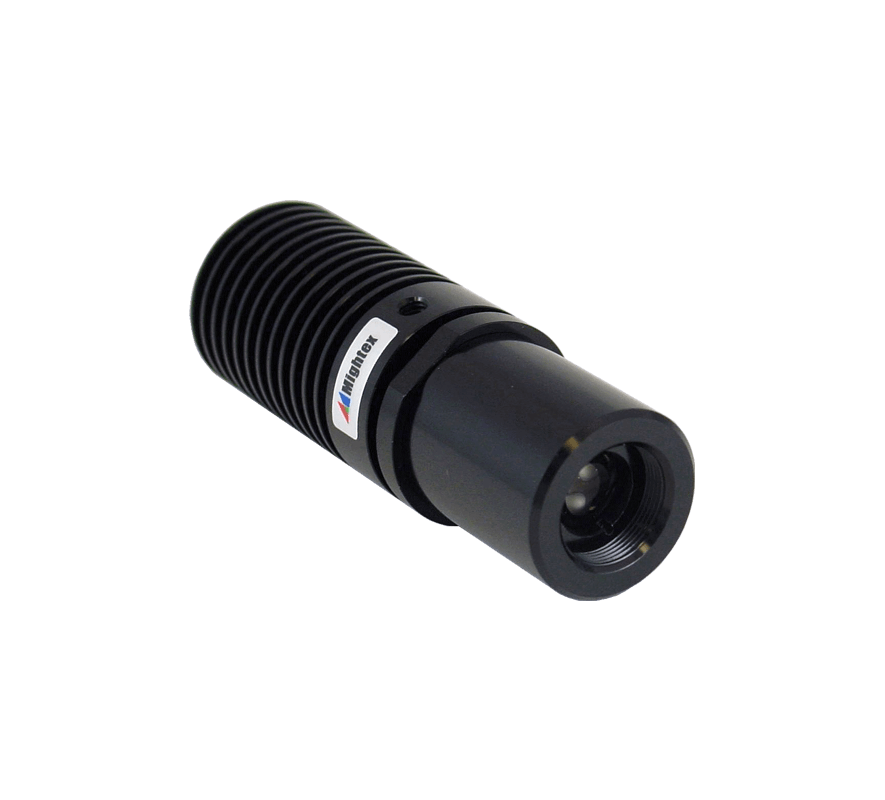

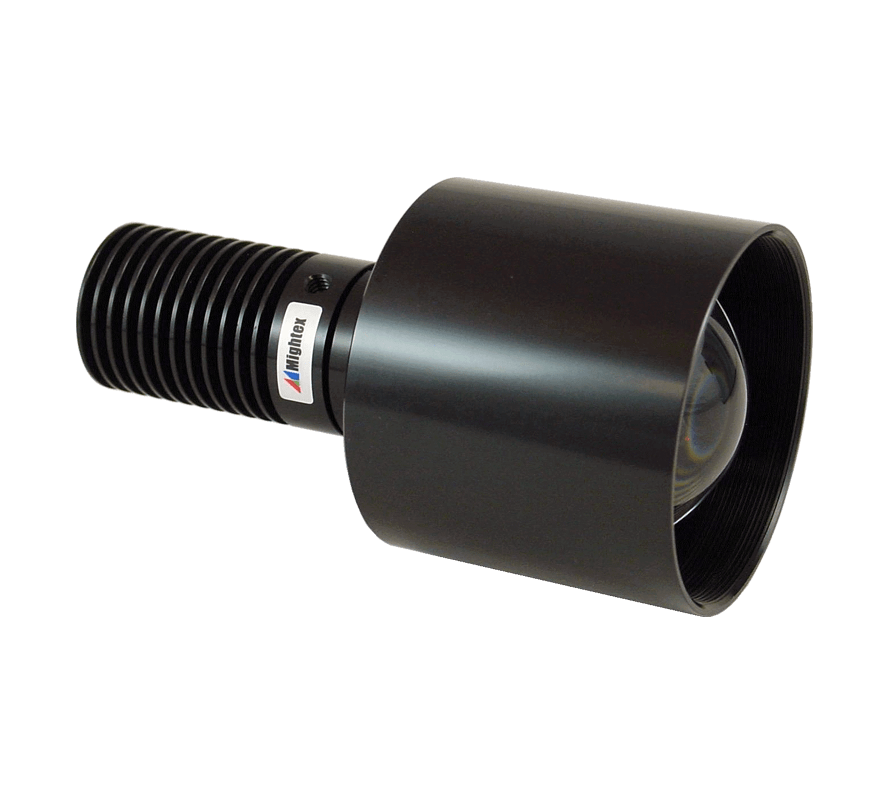

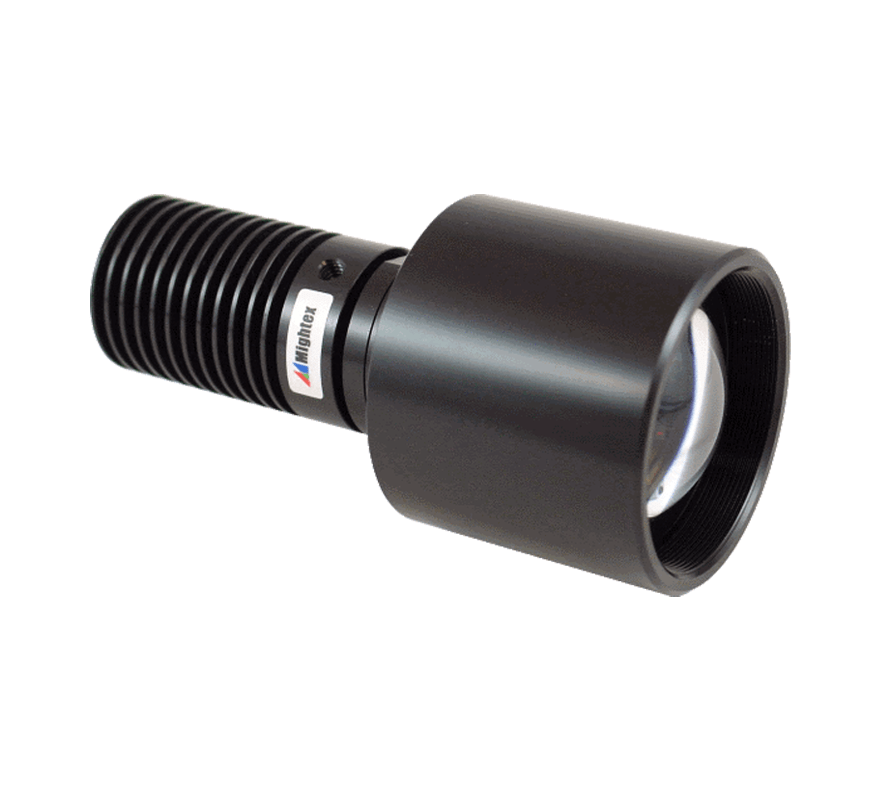

型番	Type A or B²	波長	出射半角 11mm¹	22mm¹	38mm¹	48mm¹	Iop(mA)	Vop(V)	出力(mW)³
LCS-0365-04-xx	A	365	6.8	3.4	2	1.5	1000	3.65	350
LCS-0365-13-xx	B	365	6.8	3.4	2	1.5	3500	3.85	1200
LCS-0385-04-xx	A	385	6.8	3.4	2	1.5	1000	3.65	500
LCS-0385-07-xx	B	385	6.8	3.4	2	1.5	500	15	500
LCS-0385-11-xx	B	385	6.8	3.4	2	1.5	700	15.5	625
LCS-0385-13-xx	B	385	6.8	3.4	2	1.5	3500	3.75	1500
LCS-0395-03-xx	A	395	3.4	1.7	1	0.75	1000	3.1	270
LCS-0395-12-xx	B	395	6.8	3.4	2	1.5	1000	12.4	810
LCS-0400-01-xx	A	400	5	2.5	1.5	1.1	350	3.5	100
LCS-0400-03-xx	A	400	3.4	1.7	1	0.75	1000	3.1	265
LCS-0400-04-xx	A	400	3.4	1.7	1	0.75	1000	3.5	750
LCS-0400-12-xx	B	400	6.8	3.4	2	1.5	1000	12.4	795
LCS-0400-17-xx	B	400	10	5	3	2.2	1000	16.5	810
LCS-0405-03-xx	A	405	3.4	1.7	1	0.75	1000	3	325
LCS-0405-12-xx	B	405	6.8	3.4	2	1.5	1000	12	975
LCS-0410-03-xx	A	410	3.4	1.7	1	0.75	1000	3	315
LCS-0410-12-xx	B	410	6.8	3.4	2	1.5	1000	12	945
LCS-0415-03-xx	A	415	3.4	1.7	1	0.75	1000	3	310
LCS-0415-12-xx	B	415	6.8	3.4	2	1.5	1000	12	930
LCS-0430-02-xx	A	430	3.4	1.7	1	0.75	500	3.8	190
LCS-0455-03-xx	A	455	3.4	1.7	1	0.75	1000	3.0	500
LCS-0470-03-xx	A	470	3.4	1.7	1	0.75	1000	3.9	200
LCS-0470-15-xx	B	470	6.8	3.4	2	1.5	1000	15	600
LCS-0470-14-xx	B	470	3.4	1.7	1	0.75	3000	4.6	800
LCS-0471-02-xx	A	471	3.4	1.7	1	0.75	350	3	140
LCS-0490-01-xx	A	490	3.4	1.7	1	0.75	350	3.5	140
LCS-0505-03-xx	A	505	3.4	1.7	1	0.75	1000	3.9	135
LCS-0505-12-xx	B	505	6.8	3.4	2	1.5	1000	12.2	250
LCS-0530-03-xx	A	530	3.4	1.7	1	0.75	1000	2.85	200
LCS-0530-12-xx	B	530	2.8	1.4	0.85	0.65	2400	4.9	290
LCS-0530-15-xx	B	530	6.8	3.4	2	1.5	1000	15	300
LCS-0540-14-xx	B	540	4.4	2.2	1.3	1	3000	4.5	500
LCS-0560-03-xx	A	560	4.4	2.2	1.3	1	1000	2.9	240
LCS-0585-03-xx	A	585	4.4	2.2	1.3	1	700	2.9	82
LCS-0590-03-xx	A	590	3.4	1.7	1	0.75	1000	3.9	65
LCS-0590-05-xx	B	590	10	5	3	2.2	500	9.5	190
LCS-0617-02-xx	A	617	3.4	1.7	1	0.75	700	2.3	150
LCS-0617-10-xx	B	617	6.8	3.4	2	1.5	700	9.6	250
LCS-0625-03-xx	A	625	3.4	1.7	1	0.75	1000	3.9	180
LCS-0625-07-xx	B	625	6.8	3.4	2	1.5	700	9.6	300
LCS-0656-03-xx	A	656	3.4	1.7	1	0.75	1000	3.1	280
LCS-0656-07-xx	B	656	8.8	4.4	2.6	2	700	9.6	800
LCS-0680-02-xx	A	680	3.4	1.7	1	0.75	600	2.7	75
LCS-0700-01-xx	A	700	3.4	1.7	1	0.75	500	2.1	51
LCS-0720-01-xx	A	720	3.4	1.7	1	0.75	600	2.2	73
LCS-0740-03-xx	A	740	5	2.5	1.5	1.1	1000	2.5	200
LCS-0740-10-xx	B	740	10	5	3	2.2	1000	9.5	600
LCS-0780-02-xx	A	780	3.4	1.7	1	0.75	800	2.5	110
LCS-0810-02-xx	A	810	3.4	1.7	1	0.75	800	2.2	120
LCS-0850-03-xx	A	850	3.4	1.7	1	0.75	1000	3	430
LCS-0870-01-xx	A	870	3.4	1.7	1	0.75	700	1.9	110
LCS-0910-02-xx	A	910	3.4	1.7	1	0.75	1000	1.9	120
LCS-0940-02-xx	A	940	3.4	1.7	1	0.75	1000	1.8	200
LCS-0980-01-xx	A	980	3.4	1.7	1	0.75	500	1.4	30
LCS-6500-03-xx	A	6500K	3.4	1.7	1	0.75	1000	3.6	180
LCS-6500-15-xx	B	6500K	6.8	3.4	2	1.5	1000	15	540
LCS-5500-03-xx	A	5500K	3.4	1.7	1	0.75	1000	3.9	170
LCS-5500-12-xx	B	5500K	6.8	3.4	2	1.5	1000	12	540
LCS-4000-03-xx	A	4000K	3.4	1.7	1	0.75	1000	3.9	180
LCS-3000-03-xx	A	3000K	3.4	1.7	1	0.75	1000	2.8	150
LCS-3000-12-xx	B	3000K	6.8	3.4	2	1.5	1000	12	430

1.出射口の直径。型番のxxに数字が置き換えられます。 2. Type-AとType-Bは異なる形状をしています。 Type-Aは冷却ファンを内蔵していません。Type-Bは冷却ファンを内蔵しています。Type-BのLEDコントローラーを注文する際はAC/DCアダプターを標準の12Vから24Vにアップグレードする必要があります。特定のコントローラーではType-AとType-Bを同じコントローラーで駆動することは推奨されておりません。注文前にコントローラーのスペックを確認してください。 3. 製造工程および温度および電流などの使用環境によって実際の出力は上下する可能性があります。スペックはガイドライン通り使用された際に想定される数値です。

型番	Type A or B²	波長	出射半角 11mm	22mm¹	38mm¹	48mm¹	Iop(mA)	Vop(V)	出力(mW)³
LCS-0365-13-22-J	J	365	NA	3.4	NA	NA	3500	3.85	1200
LCS-0470-14-22-J	J	470	NA	1.7	NA	NA	3000	4.6	860
LCS-0530-12-22-J	J	530	NA	1.4	NA	NA	2400	4.9	290
LCS-0540-14-22-J	J	540	NA	2.2	NA	NA	3000	4.6	500
LCS-0625-07-22-J	J	625	NA	1.4	NA	NA	2400	2.9	260

1.出射口の直径。型番のxxに数字が置き換えられます。 2. BLS-13000-1 もしくはBLS-18000-1 BioLED control moduleとともに使用することで最大出力を得ることができます。製造工程および温度および電流などの使用環境によって実際の出力は上下する可能性があります。スペックはガイドライン通り使用された際に想定される数値です。

オプション

集光レンズ

(P/N: ACC-LCS-F-11): 11mmアパーチャーコリメートLED光源用, 照射距離 ~5mm
(P/N: ACC-LCS-F-22): 22mmアパーチャーコリメートLED光源用, 照射距離 ~10mm
(P/N: ACC-LCS-F-22-50): 22mmアパーチャーコリメートLED光源用, 照射距離 ~50mm
(P/N: ACC-LCS-F-22-100): 22mmアパーチャーコリメートLED光源用, 照射距離 ~100mm
(P/N: ACC-LCS-F-38): 38mmアパーチャーコリメートLED光源用, 照射距離 ~20mm
(P/N: ACC-LCS-F-48): 48mmアパーチャーコリメートLED光源用, 照射距離 ~30mm.

ライトガイドアダプター

光源装置に接続することでライトガイドにから出射することが可能です。
・LCS-LGA23-0515: 23mm DUVコリメートLED光源用集光レンズ
コアφ3mm(外径5mm)、長さ15mmライトガイドと使用可能。透過波長: 200nm – 2200nm
・LCS-LGA22-0515:22mm コリメートLED光源用集光レンズ
コアφ3mm(外径5mm)、長さ15mmライトガイドと使用可能、透過波長: 350nm – 2000nm
・LCS-LGA22-0715:22mm コリメートLED光源用集光レンズ。
コアφ5mm(外径7mm)、長さ15mmライトガイドと使用可能、透過波長: 350nm – 2000nm
・LCS-LGA22-0Q15: 22mm コリメートLED光源用集光レンズ
外径0.25"(6.35mm)、口金長さ15mmライトガイドと使用可能。透過波長: 350nm – 2000nm
・LCS-LGA22-1115: 2mm コリメートLED光源用集光レンズ
口金外径11.1mm、口金長さ15mmライトガイドと使用可能。透過波長: 350nm – 2000nm
