Mightex Systems社製LED光源を用いた波長可変光源の構築

Mightex社の光源装置は235nmから980nmの数十種類のピーク波長からアプリケーションに適した波長を選択することが可能です。
また複数の波長を選択し、純正の波長コンバイナーを使用することで、各波長の光源を繋ぎ合わせ、多波長光源、波長可変光源を構成できます。本ページでは波長可変、波長合成化する際のステップについて解説します。

1. 使用したい波長を選択する

対象となるMightex社のコリメート光源シリーズのTypeA, TypeB, TypeJ, TypeHの出射口22mmが使用可能です。

LCSシリーズ DUV LEDコリメート光源

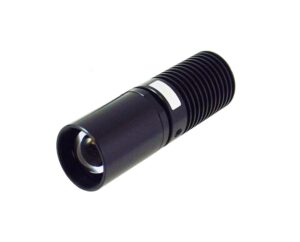

コリメートLED光源 Type-A, B, J

高出力コリメートLED光源 Type-H LCSシリーズ

使用したいLEDの波長を以下のリストから選択します。

型番	Type A or B²	波長	出射半角 11mm¹	22mm¹	38mm¹	48mm¹	Iop(mA)	Vop(V)	出力(mW)³
LCS-0365-04-xx	A	365	6.8	3.4	2	1.5	1000	3.65	350
LCS-0365-13-xx	B	365	6.8	3.4	2	1.5	3500	3.85	1200
LCS-0385-04-xx	A	385	6.8	3.4	2	1.5	1000	3.65	500
LCS-0385-07-xx	B	385	6.8	3.4	2	1.5	500	15	500
LCS-0385-11-xx	B	385	6.8	3.4	2	1.5	700	15.5	625
LCS-0385-13-xx	B	385	6.8	3.4	2	1.5	3500	3.75	1500
LCS-0395-03-xx	A	395	3.4	1.7	1	0.75	1000	3.1	270
LCS-0395-12-xx	B	395	6.8	3.4	2	1.5	1000	12.4	810
LCS-0400-01-xx	A	400	5	2.5	1.5	1.1	350	3.5	100
LCS-0400-03-xx	A	400	3.4	1.7	1	0.75	1000	3.1	265
LCS-0400-04-xx	A	400	3.4	1.7	1	0.75	1000	3.5	750
LCS-0400-12-xx	B	400	6.8	3.4	2	1.5	1000	12.4	795
LCS-0400-17-xx	B	400	10	5	3	2.2	1000	16.5	810
LCS-0405-03-xx	A	405	3.4	1.7	1	0.75	1000	3	325
LCS-0405-12-xx	B	405	6.8	3.4	2	1.5	1000	12	975
LCS-0410-03-xx	A	410	3.4	1.7	1	0.75	1000	3	315
LCS-0410-12-xx	B	410	6.8	3.4	2	1.5	1000	12	945
LCS-0415-03-xx	A	415	3.4	1.7	1	0.75	1000	3	310
LCS-0415-12-xx	B	415	6.8	3.4	2	1.5	1000	12	930
LCS-0430-02-xx	A	430	3.4	1.7	1	0.75	500	3.8	190
LCS-0455-03-xx	A	455	3.4	1.7	1	0.75	1000	3.0	500
LCS-0470-03-xx	A	470	3.4	1.7	1	0.75	1000	3.9	200
LCS-0470-15-xx	B	470	6.8	3.4	2	1.5	1000	15	600
LCS-0470-14-xx	B	470	3.4	1.7	1	0.75	3000	4.6	800
LCS-0471-02-xx	A	471	3.4	1.7	1	0.75	350	3	140
LCS-0490-01-xx	A	490	3.4	1.7	1	0.75	350	3.5	140
LCS-0505-03-xx	A	505	3.4	1.7	1	0.75	1000	3.9	135
LCS-0505-12-xx	B	505	6.8	3.4	2	1.5	1000	12.2	250
LCS-0530-03-xx	A	530	3.4	1.7	1	0.75	1000	2.85	200
LCS-0530-12-xx	B	530	2.8	1.4	0.85	0.65	2400	4.9	290
LCS-0530-15-xx	B	530	6.8	3.4	2	1.5	1000	15	300
LCS-0540-14-xx	B	540	4.4	2.2	1.3	1	3000	4.5	500
LCS-0560-03-xx	A	560	4.4	2.2	1.3	1	1000	2.9	240
LCS-0585-03-xx	A	585	4.4	2.2	1.3	1	700	2.9	82
LCS-0590-03-xx	A	590	3.4	1.7	1	0.75	1000	3.9	65
LCS-0590-05-xx	B	590	10	5	3	2.2	500	9.5	190
LCS-0617-02-xx	A	617	3.4	1.7	1	0.75	700	2.3	150
LCS-0617-10-xx	B	617	6.8	3.4	2	1.5	700	9.6	250
LCS-0625-03-xx	A	625	3.4	1.7	1	0.75	1000	3.9	180
LCS-0625-07-xx	B	625	6.8	3.4	2	1.5	700	9.6	300
LCS-0656-03-xx	A	656	3.4	1.7	1	0.75	1000	3.1	280
LCS-0656-07-xx	B	656	8.8	4.4	2.6	2	700	9.6	800
LCS-0680-02-xx	A	680	3.4	1.7	1	0.75	600	2.7	75
LCS-0700-01-xx	A	700	3.4	1.7	1	0.75	500	2.1	51
LCS-0720-01-xx	A	720	3.4	1.7	1	0.75	600	2.2	73
LCS-0740-03-xx	A	740	5	2.5	1.5	1.1	1000	2.5	200
LCS-0740-10-xx	B	740	10	5	3	2.2	1000	9.5	600
LCS-0780-02-xx	A	780	3.4	1.7	1	0.75	800	2.5	110
LCS-0810-02-xx	A	810	3.4	1.7	1	0.75	800	2.2	120
LCS-0850-03-xx	A	850	3.4	1.7	1	0.75	1000	3	430
LCS-0870-01-xx	A	870	3.4	1.7	1	0.75	700	1.9	110
LCS-0910-02-xx	A	910	3.4	1.7	1	0.75	1000	1.9	120
LCS-0940-02-xx	A	940	3.4	1.7	1	0.75	1000	1.8	200
LCS-0980-01-xx	A	980	3.4	1.7	1	0.75	500	1.4	30
LCS-6500-03-xx	A	6500K	3.4	1.7	1	0.75	1000	3.6	180
LCS-6500-15-xx	B	6500K	6.8	3.4	2	1.5	1000	15	540
LCS-5500-03-xx	A	5500K	3.4	1.7	1	0.75	1000	3.9	170
LCS-5500-12-xx	B	5500K	6.8	3.4	2	1.5	1000	12	540
LCS-4000-03-xx	A	4000K	3.4	1.7	1	0.75	1000	3.9	180
LCS-3000-03-xx	A	3000K	3.4	1.7	1	0.75	1000	2.8	150
LCS-3000-12-xx	B	3000K	6.8	3.4	2	1.5	1000	12	430

型番	Type A or B²	波長	出射半角 11mm	22mm¹	38mm¹	48mm¹	Iop(mA)	Vop(V)	出力(mW)³
LCS-0365-13-22-J	J	365	NA	3.4	NA	NA	3500	3.85	1200
LCS-0470-14-22-J	J	470	NA	1.7	NA	NA	3000	4.6	860
LCS-0530-12-22-J	J	530	NA	1.4	NA	NA	2400	4.9	290
LCS-0540-14-22-J	J	540	NA	2.2	NA	NA	3000	4.6	500
LCS-0625-07-22-J	J	625	NA	1.4	NA	NA	2400	2.9	260

型番	Type A or B²	波長	出射半角 11mm	22mm¹	38mm¹	48mm¹	Iop(mA)	Vop(V)	出力(mW)³
LCS-0365-13-22-J	J	365	NA	3.4	NA	NA	3500	3.85	1200
LCS-0470-14-22-J	J	470	NA	1.7	NA	NA	3000	4.6	860
LCS-0530-12-22-J	J	530	NA	1.4	NA	NA	2400	4.9	290
LCS-0540-14-22-J	J	540	NA	2.2	NA	NA	3000	4.6	500
LCS-0625-07-22-J	J	625	NA	1.4	NA	NA	2400	2.9	260

型番	Type	波長	出力径	出射半角	Iop(mA)	Vop(V)	出力(mW)¹
LCS-0235-007-23	A	235	23	1	100	7	1
LCS-0255-007-23	A	255	23	1	100	6.9	2
LCS-0265-02-23	A	265	23	1	350	6.3	20²
LCS-0275-04-23	A	275	23	1	600	6	35
LCS-0280-05-23	A	280	23	1	800	6.5	45
LCS-0310-03-23	A	310	23	1	600	5.8	30
LCS-0325-03-23	A	325	23	1	350	5.4	15
LCS-0340-02-22	A	340	23	1.7	350	4.3	23

2. 適した波長コンバイナーを選択する

波長コンバイナーの原理

Mightex社の波長コンバイナーには内部にダイクロイックミラーが内蔵されています。ポート1とポート2に異なる波長を接続し、ダイクロイックミラーによってLED光源1を反射、LED光源2を透過させることにより波長を合成します。

波長コンバイナー(コリメートLED光源用)

合成したい波長に合わせて以下のリストから適した波長を選択します。

使用波長: 365nm(LCS-0365-04)および680nm(LCS-0680-02)の場合
波長コンバイナー: LCS-BC25-0400

型番	反射ポート	反射率(%R)	透過ポート	透過率(%T)
LCS-BC25-0350	255-325nm	>95	365-780nm	>95
LCS-BC25-0365	255-340nm	>95	380-505nm	>95
LCS-BC25-0375	325-365nm	>95	380-950nm	>95
LCS-BC25-0390	365-375nm	>95	400-500nm	>95
LCS-BC25-0400	340-385nm	>95	455-940nm	>95
LCS-BC25-0409	340-400nm	>95	415-940nm	>95
LCS-BC25-0410	365-400nm	>95	420-850nm	>95
LCS-BC25-0425	365-415nm	>95	455-850nm	>95
LCS-BC25-0435	325-425nm	>95	455-850nm	>95
LCS-BC25-0440	365-425nm	>95	470-740nm	>95
LCS-BC25-0460	400-425nm	>95	470-657nm	>95
LCS-BC25-0480	340-470nm	>95	505-850nm	>95
LCS-BC25-0505	420-470nm	>95	530-740nm	>95
LCS-BC25-0506	340-490nm	>95	530-940nm	>95
LCS-BC25-0515	365-505nm	>95	530-850nm	>95
LCS-BC25-0520	455-505nm	>95	590-740nm	>95
LCS-BC25-0550	365-530nm	>95	590-850nm	>95
LCS-BC25-0560	470-530nm	>95	590-740nm	>95
LCS-BC25-0595	505-530nm	>95	617-850nm	>95
LCS-BC25-0605	365-590nm	>95	617-850nm	>95
LCS-BC25-0635	470-625nm	>95	657-940nm	>95
LCS-BC25-0660	590-630nm	>95	680-850nm	>95
LCS-BC25-0685	590-657nm	>95	700-850nm	>95
LCS-BC25-0700	530-680nm	>95	720-810nm	>95
LCS-BC25-0760	455-740nm	>95	780-980nm	>95
LCS-BC25-0800	455-780nm	>95	850-980nm	>95
LCS-BC25-0810	740, 780nm	>95	850, 940, 980nm	>95
LCS-BC25-0875	350-850nm	>95	940-1600 nm	>95
LCS-BC25-0000	400-657nm, white	〜50	400-657nm, white	〜50
LCS-BC25-0001	340-940nm, white	〜50	340-940nm, white	〜50
LCS-BC25-0002	250-450nm	〜50	250-450nm	〜50
LCS-BC25-0070	450-657nm, white	〜30	400-657nm, white	〜70
LCS-BC25-9999	ホルダーのみ	N/A	ホルダーのみ	N/A

3. 出射方式を選択する

最終的に光源から出射される光の形状を選択します。

1: 各社顕微鏡と接続し、顕微鏡光源として使用可能です。
2: ライトガイドと接続します。
3. 集光します。
4. 何も接続しないコリメート光が出力されます。

4. LEDドライバーを選択する

使用したい光源に適したドライバーを選択します。

使用波長: 365nm(LCS-0365-13, 3500mA)および680nm(LCS-0680-02, 600mA)の場合
LEDドライバー: SLC-MA02-U

LEDドライバー(ソフトウエア制御) 12/16チャンネル

LEDドライバー(ソフトウエア制御) 2-4チャンネル

LEDドライバー(ソフトウエア制御) 1-2チャンネル

LEDドライバー(マニュアル/アナログ制御) 高速制御タイプ

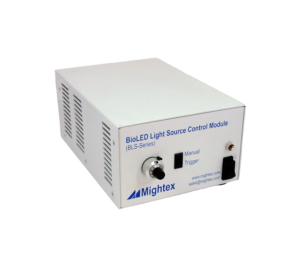

LEDドライバー(アナログ/マニュアル操作) 高出力BLSシリーズ

5. 接続方法を選択する(直列 or 並列)

3波長以上使用する場合は直列および並列の2つの接続方法を選択可能です。

詳しい接続方法は波長コンバイナーの製品ページをご覧ください。

6. まとめ

使用したい波長を決定、光源を選択する。
波長に適した波長コンバイナーを選択する
出射方式を選択する。
LEDドライバーを選択する。
接続方法を選択する。

様々な波長合成光源、波長可変光源が存在しますが、多くのものは波長が固定され、また高額な製品となっております。
Mightex Systems社製光源装置は顕微鏡照明、分光照明、ライトガイド接続など様々な形態に対応可能でかつ、価格も抑えることが可能です。また各波長が独立して取り外し可能なので後から波長を追加することについても容易です。
お試しになりたい方はお気軽にお問い合わせください。
